MEASURING测量

Optical Fiber（光纤的测量）

【STEP1】Select [Project] → Module No. (Ex. M1-02)

【第一步】选择[项目]→比赛模块编号-工位号。(如. M1-02)

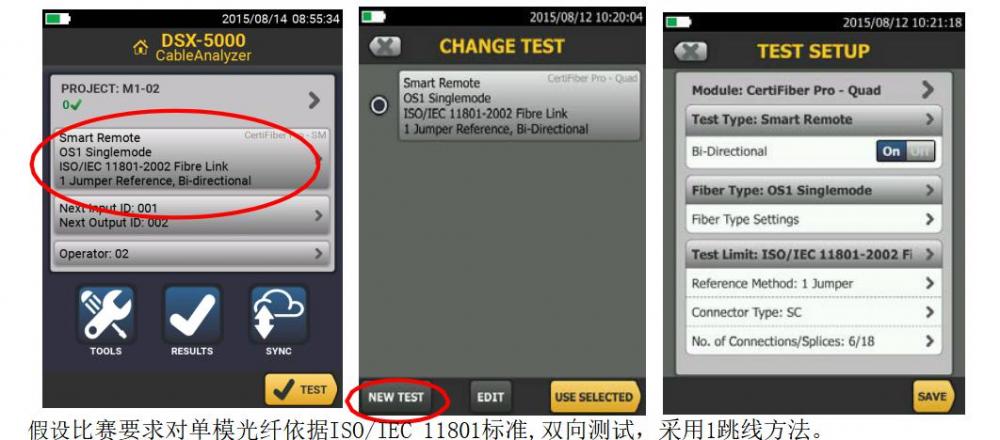

【STEP2】Select [TEST]

   【第二步】 选择测试参数【测试】

【OLTS】 光损耗测试

A) Sheet 1 第一个列表（TEST SETUP）

“Module” →  CertiFber Pro –QuadOLTS

使用的仪器模块 →  全向光损耗测试模块

“Test type” → Smart Remote

测试类型 → 智能远端

Bi-Directional[ON]

双向测试【打开】

“Fiber Type” →OS1/OS2 Single mode

“光纤类型”→ OS1/OS2 单模 （取决于光纤类型）

“Test Limit” → ISO/IEC 11801-2002 Fibre Link

测试极限 → 采用国际标准： ISO/IEC 11801-2002 Fibre Link

Reference Method: → 1 Jumper  /2 Jumper / 3 Jumper

参考方法→  1跳线方法 或 2跳线方法 或 3跳线方法，按赛题要求

Connector Type: → SC

连接器类型 → SC  （或LC，取决于实际使用的光纤连接器）

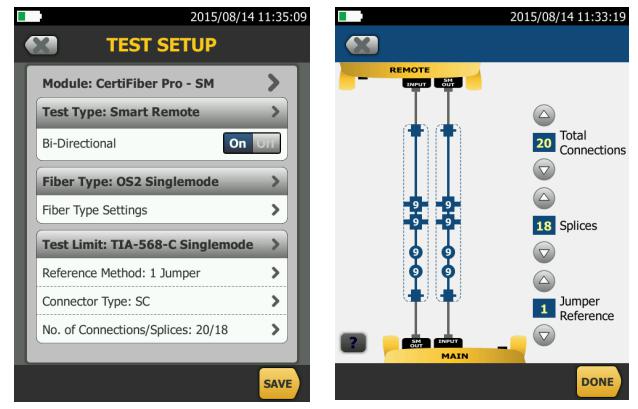

No. of connections/Splices：→ Indicated number.

连接器和熔接点的数量 ：→  20/18（20个连接器18个熔接点）

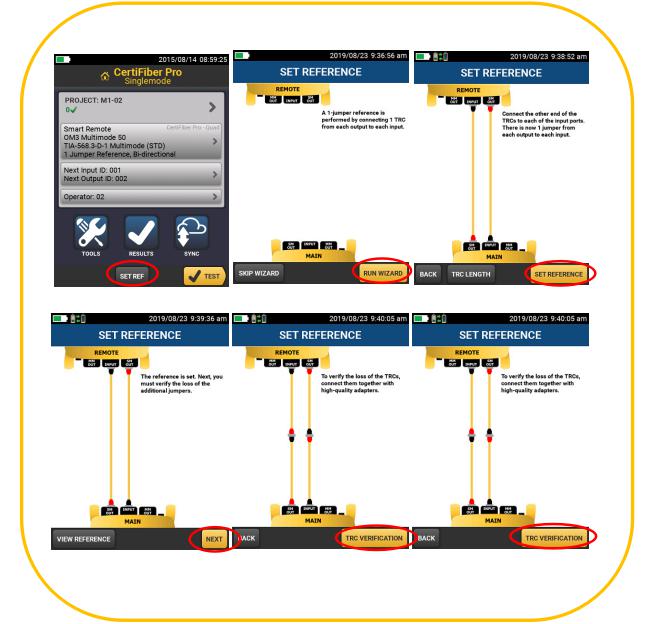

B) REFERENCE  设置参考值

（采用1跳线方法设基准，即，先仪器自测跳线的损耗，测量链路时就不计算跳线的损耗了。）

注意：一旦设置好，千万不能拔下光源端，即：SM OUT那一端口。否则需要重新设置。
