通过福禄克DSX 5000网线测试仪测试双绞线功能，比如像长度、衰减、接线图、阻抗等问题，那么使用福禄克的DSX 5000网线测试仪，双绞线该如何测量呢？下面有福禄克官方经销商—明辰智航的工程师给大家科普！

Twisted Pair（双绞线的测量）

【STEP1】Select [Project] → Module No-WS. (Ex.M2-02)

【第一步】选择项目名称→比赛模块编号-工位号 （如：M2-02）

【STEP2】Select [TEST] 【第二步】选择测试参数[测试]

Sheet 1  第一个列表

 “Module” → DSX-5000/ 8000 Cable Analyzer

“模块”→DSX-5000 / 8000电缆分析仪

“Cable Type” → Select the correct one based on the TP.

“电缆类型”→根据TP选择正确的电缆类型。

 “Test Limit” → Select the correct one out of the ISO standard.

“测试极限”→从ISO标准中选择正确的一项。

“Store Plot Data”→ On

“存储绘图数据”→ 开

 “HDTDR/HDTDX”:→  Fail/Pass* only

“ HDTDR / HDTDX”：→ 失败/通过*（回波损耗定位或串扰定位→当失败或勉强通过时）

“Outlet Configuration”→ Select the correct one out of T568A and T568B.

“插头的设置”→ 从T568A和T568B中选择正确的一个。

 “AC Wire Map” →Off (Select DSX-5000 only)

“交流接线图” → 关 (仅DSX-5000选择)

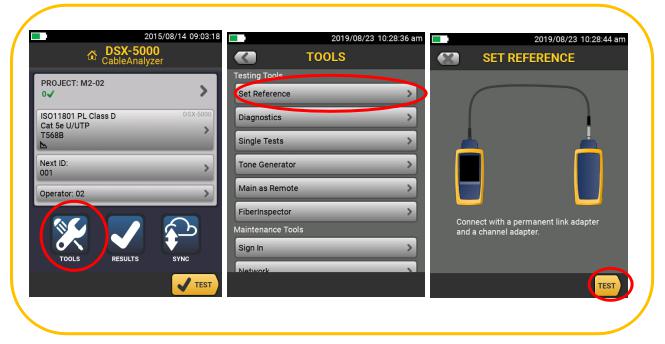

REFERENCE （设置参考值）

以上就是由福禄克官方经销商—明辰智航的工程师给大家科普的DSX-5000 CH,DSX-8000 CH的双绞线测量方法操作步骤，更多关于DSX-5000的例：设置基本参数、光纤损耗测试、光时域反射仪、测试报告保存等方法教程可关注明辰智航官网查看。（www.mingczh.com）
